|
|
SLD工具鋼熱處理參數(shù)，回火曲線與回火溫度圖等 |
| SLD：
1、模具鋼材出廠硬度
退火210HB
2、超輻射發(fā)光二極管
SLD特征
高耐磨性冷作模具鋼，淬透性佳，熱處理變形小，易于加工。
SLD化學(xué)成分
C Si Mn Cr Mo V P S
1.50 0.25 0.45 12.00 1.00 0.35 <0.025 <0.01
SLD用途
重負(fù)荷冷沖壓?；驘嶙餍拚?，宜制作鋒利刀口，剪刀，形狀繁雜之冷沖壓工具。
鍛造：1050—950℃
退火：加熱至800-850℃，在此溫度中停留1-3小時，在爐中任其漸冷。
淬火：緩慢加熱至500-750℃，再加熱至1000-1050℃在油中或靜止空氣中冷卻，冷卻方式根據(jù)工件有效厚度而決定，一般在10mm以下用空氣冷卻至室溫。
回火：加熱至150-200℃或者500-550℃，在此溫度中停留，然后在靜止空氣中冷卻，回火溫度在150-200℃；對韌性方面注重及后需要線切割加工WED或放電加工EDM時，回火溫度應(yīng)為500-530℃。
硬度：55HRC以上。
用途:
此鋼易於車削，并宜制鋒利刀口，剪刀，圓鋸，五金沖壓模具,成型軋輥,一
般冷作模具冷或熱作修整模，滾筒邊，螺絲紋，線模，銑刀，沖啷模，圓型滾
筒，制電力變壓器心沖模，切割鋼皮軋刀，鋼管成型滾筒，特殊成型滾筒，精
密規(guī)，形狀繁雜之冷壓工具，冶金，錫作模，塑膠模，螺釘打頭模等。
GIS方面
SLD是風(fēng)格化圖層描述器（Styled Layer Descriptor）的簡稱。SLD描述了如何在WMS規(guī)范的基礎(chǔ)上進(jìn)行擴(kuò)展使之支持用戶對要素數(shù)據(jù)進(jìn)行自定義的符號化顯示。

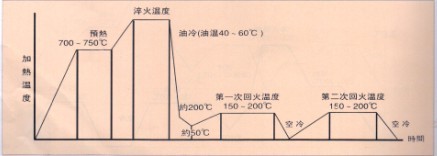

回火曲線圖
.jpg)
回火溫度
|
|
